IC-R8600 ALL Digital RX 高性能受信機


高性能・多機能 ALL Digital RX 受信機

IC-R8600

ようやくここまでのデジタル・受信機が世の中に登場しました。
以前にも存在はしていたものの、プロ用のとても高価なシロモノでした。
それも、単に受信するだけでした。
量産製品として世の中に出たのは、すばらしい事です。
今どきの思考なのでしょうか???  とても多機能なのです。
その為、一つのボタンに多数の機能が受け持たれている為に、頭がボケたとしたら、もう操作できそうにもありません・・・・・。


今までの受信機よりも、遥かに小型で、コンパクト。
そして、何より軽量です。
多機能な操作の補助として、タッチ・パネル式が採用されていますが、iPADのような静電式ではなく、圧着式ということです。
その為、単に触っただけでは反応はしないようです。 が、どういう訳か、手元のIC-R8600では、触っただけで反応してしまいました。
今はまだ、新品だからだと、、、、思うようにしています。

IC-R8600  ブロック図

ついにここまで、、、、、、、。
受信機性能の基本部分には、FPGAが鎮座しており、そこで全ての受信復調を担っています。
今までの様な、アナログ回路が使われていません。

このデジタル受信機を動かしての、ファースト・インプレッションは、
デジタルらしさも無く、まるでアナログ受信機、、、、、。
しかし、フェージング現象が著しい、短波帯を受信していた時、信号が減少した時の復調音に何やらデジタル臭さが漂っていました。
ただし、注意深く聞いていないと判らないほどの微小な点です。
何やら、粗探し、のように感じますが、本器の持つ多機能・高性能を体験してしまうと、どうでも良くなってしまいます。

今までの高性能・受信機にも多機能・メモリーが搭載されていましたが、IC-R8600のメモリー管理ソフトを体感してしまうと、もう、戻れません。
ほぼ、スマホのような操作性には、今どきの感覚を覚えました。
メモリーの入れ替え、書き換え、そして、保存と、どれをとっても今どきです。
このメモリー機能、個人的に気に入ってしましました。
ときどき受信出来る、周波数を、バンバン、メモリーへ放り込んでいます。

デジタルならではだと感心した点があります。

NB ノイズ・ブランカーの理想形なのではないか??? とも思える動作です。

受信周波数移動時のスムーズさ、が何よりも快適です。

以前のアナログ式受信機のように、一瞬、息つき現象のような瞬間的断続がまったく見られませんでした。

IC-R8600  内部構造

コイルが見当たらない、、、。 なんて こったぁ~っ。

歯抜け 改修


IC-R8600 では、受信復調音の音にもだいぶ拘った様で、内部のスピーカー部には、受信機としては初めての試みだと感ずる、スピーカー・ボックスが採用されていました。
それも、スピーカー部分の筐体を本体から免振ゴムにて支える構造とし、スピーカーから出る音の振動を本体側に受けさせない構造になっていました。
そしてまた、スピーカー・ボックスには、これもまた、新しい試みなのでしょうが、低音の補正用として、バスレフ式スピーカー・ボックスが用いられていました。

実際、FM帯を受信し、ミュージックを聞いていると、今までの受信機では不可能だった、リスニング的・受信が十分出来てしまいました。
もはや、FMオーディオは不必要かも ????  などと、、、、。



実際の受信の様子です。
ほんと、良い音が出ています。
ただ、微弱な電波の場合には、デジタル・臭さが目立ってきますが、、、、。

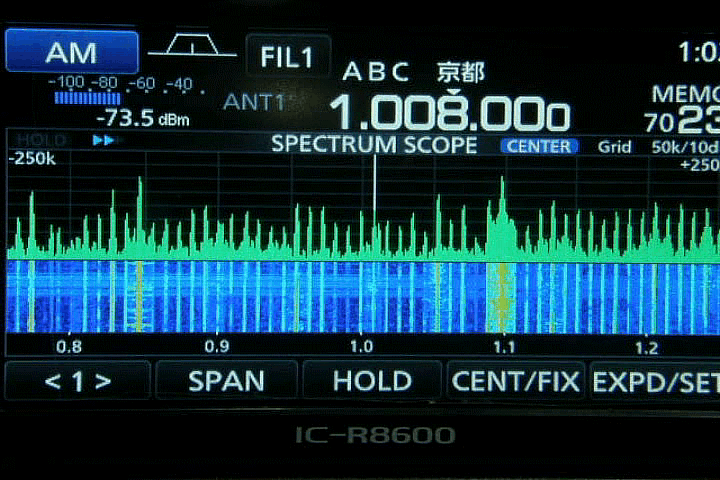

多機能・高性能・メモリーに、苛立ちを感じながら一つずつ入力した、日本全国の中波放送局の受信の様子です。
とにかく、多機能すぎて、イライラしっぱなし、です、、、、、、。
一つのボタンが複数機能となっている為、イライラ しっぱなしでした。

いゃはゃ、お頭も だいぶ、ボケボケ ぎみですね~っ。


IC-R8600 単体だけで、RTTYなどの受信復調と、その表示が可能なのですが、それが中々、むずかしぃ、、、、、。
RTTY局自体、常時ではなく、時々なので、それも忍耐のいるところです。
丁度、送信していた局があったので、それを受信してみましたが、アマチュア局ではないので、シフト幅が違っているのですが、そのまま受信していますので、正確な表示にはなっていないようです。

いゃはゃ、、、設定項目にたどり着くまでに受信出来なくなってしまいますょ~っ。

そんな訳で、そのままの受信結果です。

IC-R8600 動作時の電源容量は、13.8V供給時 交流電源側での測定で、28Wでした。

だいたい、13.8V 3.5A 程度の電源容量は最低限必要なようです。
起動時に、だいぶ電流が流れていました。
その後の安定受信時に、交流側で、28Wまでになり、落ち着きます

USB RTL ドングル・受信機も多機能・高性能なのですが、いかんせん、パソコンの前提が有って動作する受信機器です。
この IC-R8600 は、スタンド・アローンで全てか動作出来る、USB ドングルのような感覚です。

望むらくは、受信復調音のみのメモリーへの記録を、出来れば、USBドングルのように受信電波信号そのものも記録・録画出来ていれば、すばらしい、と、思いました。

RTTYのみではなく、ここまでの高性能機であれば、世界初の試みとして、SSTV復調画面表示や、FAX画像表示なども可能になれば、すばらしい、と、考えます。
ファーム・アップで、何とかしてもらいたいですねぇ。

しかし、とうとうここまでの受信機が世の中に現れてしまいました。

いたずら心たっぷりの、小大人には、十分すぎる、パーツとなりそうです。

これを利用して、今度、何か、おもしろ 電子関連などを、などと思っています。
