IC-71 の改修

現在ICOMと呼ばれている、以前、井上電機製作所 50MHz AM/FM/CW トランシーブ・トランシーバー。



初めて購入した記念すべきメーカー品です。

VFO駆動機構に特徴があり、記憶では、ドイツの技術を取り入れた一軸ダブル・チューニング方式という減速比可変方式のVFO駆動軸を持ち合わせていました。

これが中々の優れモノでした。

しかし、このIC-71はオール・トランジスターですが、送信ファイナル部には真空管式と同じくチューニングしてマッチングをとる機構があり、これが厄介でした。

購入した本人には簡単な操作でしたが、クラブなどに貸した場合、決まってファイナル・トランジスターを飛ばして帰ってきました。

数回ではきかず、数十回ほど壊されました。

その都度、2SC517を探すのですが、中々入手しずらく、代替品を当てていました。

周りでは同社のFD-AM3Dという、2VFO機が盛んに使われていた時代です。

メーカーの世界では、YAESU(八重洲)無線が全盛の時代でもあり、憧れのFT-101を横目で観ていた時代です。

記憶では、FT-101よりもFT-401の方が聴きやすかった印象が今でも残っています。

今思えば、無線界の幕開けの時期だったのかも知れません。

懐かしい限りです。





IC-71の全体のブロック図です。

構造的にコリンズ・タイプに成っており、中々凝った構成です。

しかし、周波数が高い為か、VFOの発信周波数関係が逆になっています。

この周波数構成がIC-71の改修作業に大きく厄介な問題として残りました。



IC-71の全体回路図です。

出たばかりのトランジスターを多様していて、その中において、FETである2SK19などは受信部トップのRF AMPに用いられているほどです。

現在では、2SK19などをRF AMPに使うことすら無いと思いますが、以前は革新的なデバイスだったのです。

大切なIC-71でしたが、50MHzのみ、という事に我慢できずに改造を施そうと思い立ち、だいぶ以前に内部もろとも分解してしまいました。

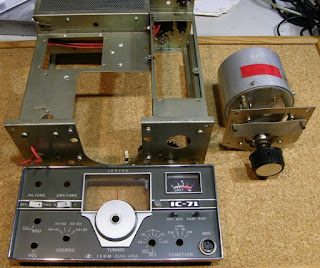

残った使える部分を写したモノがこれです。

以前の妄想では、オールモード・全バンド対応型とする計画でした。

ようやく時間とやる気が出てきたことにより、一つずつブロックに分けて製作を進めていきたいと思います。

こりゃぁ、だいぶ時間がかかるな～っ。

先ずは、本体に接続するIF回路部分が肝心です。

IF回路部分で前面パネルの大部分を占めます。
